WRS Design                                       Das ATOS-Magazin 3/98

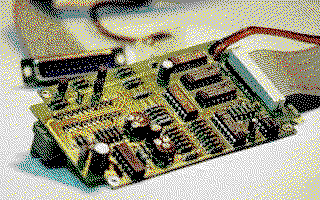

Bei Roland Skuplik und Ralf Zimmermann gab es die aktuelle Version von
GABI. GABI ist ein GAL-Brenner-Interface. Die GABI-Hardware ist ein
nach modernsten Maßstäben komplett neu entwickelter GAL-Programmierer,
gehäusekompatibel zum Maxon-Prommer. Damit können die GAL-Typen 16v8,
20v8 und 22v10 jeweils als Normal, A-, B-, C- oder auch als neuer D-
Typ bearbeiten werden. Der Programmierer wird an den Druckerport ange-
schlossen und dank einer extra stabilisierten Programmierspannungsver-
sorgung z.B. über den Joystickport der Tastatur mit Strom versorgt.
Weiterhin wird die Programmierspannung durch einen Digital-analog-
Wandler kontrolliert, so daß genug 'Reserve' für zukünftige GAL-Typen
bleibt. Der Abgleich erfolgt nur über zwei Trimmer.

Die GABI-Hardware kann außerdem automatisch am Druckerport erkannt
werden. Die GABI-Software ist zur Ansteuerung der GABI-Hardware und
des Maxon-Prommer-Umbaus-nach-Harun-Scheutzow (kurz MUnH) vorgesehen.
Dabei sorgt die GABI-Software für den Transport der JEDEC-Dateinen ins
bzw. aus dem GAL. Die GABI-Software ist mit grafischer Oberfläche
ausgerüstet und kommt auch mit schnellen Prozessoren sowie Multitas-
king und Drag & Drop zurecht.




                                (GABI)



Der Panther/2-Adapter, ein speziell für die 68000-basierten Atari-
Systeme (ST, MegaST, STE und MegaSTE) entwickelter ISA-Bus-Adapter,
ermöglicht den Anschluß nahezu beliebiger ISA-Karten aus dem PC-
Bereich (Treiber dafür vorausgesetzt). Die häufigste Anwendung wird
wohl der Anschluß als Grafikkartenadapter sein, wobei die Hardware
wahlweise für Tseng ET4000- oder ATI Mach32/64-Grafikkarten vorberei-
tet ist. Treiber existieren für beide Kartentypen. Da der Panther/2-
Adapter allerdings über zwei ISA-Steckplätze, zusätzliche
Interruptlogik und 8-Bit-Zugriffsfähigkeit im I/O-Bereich verfügt ist
auch der Anschluß einer Netzwerkkarte (NE2000-kompatible Ethernetkar-
te) möglich.




                        (WRS Software-Design)




 Adresse:  WRS Software-Design
           Hohenzollernstr. 121
           D-45888 Gelsenkirchen
 Tel.:     0209-87 30 01
 Fax:      0209-87 30 02

e-mail Roland Skuplik: <roland_skuplik@do2.maus.ruhr.de>

Homepage Roland Skuplik:
   <http://home.pages.de/~wrs/>

 GABI-Hardware:   Holger Zimmermann & Roland Skuplik
 Downloadquelle:  Maus DO2 0231-9252186, Analog & ISDN
                  0231-9252187, Analog
                  GABI_09B.LZH, 112.229 Bytes, ÖPT
