         Moderne Zeiten

Realisierung der Benutzerschnittstelle           Das ATOS-Magazin 2/99


Änderungen in der Auflösung eines Planes

Eingangs wurde erklärt, daß man die Komponenten eines Systems einzeln
wieder als Systeme auffassen und durch Hineingucken feststellen kann,
welche anderen Komponenten wie miteinander verschaltet wurden, um die
größeren Komponenten zu realisieren.

Dies wollen wir an dieser Stelle mit dem groben Aufbaubild der
Fußballmanager-Simulation einmal tun. Man spricht dabei von einer
Änderung der Auflösung des Aufbauplanes, beim Hineinblicken also von
einer Auflösungsvergrößerung, und beim distanzierteren Blick
dementsprechend von einer Auflösungsverkleinerung:




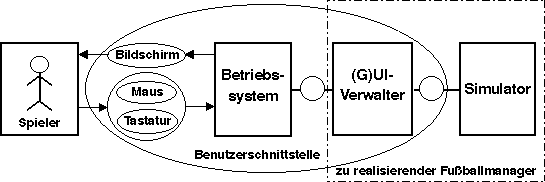

                            (Aufbaubild 2)

Dieses zweite Aufbaubild zeigt die gleiche Situation wie Aufbaubild 1.
Allerdings wurde hier in die Benutzerschnittstelle hineingeblickt, und
nun sieht man neue Komponenten wie etwa Bildschirm, Maus und Tastatur.
Es gab demnach eine Auflösungsvergrößerung. Nicht mehr dargestellt ist
allerdings der Spielstandspeicher. Er befindet sich hier innerhalb des
Simulators. An dieser Stelle gab es also eine Auflösungsverkleinerung,
die gemacht wurde, weil der Spielstandspeicher für die Sachverhalte,
die mit diesem Aufbaubild verdeutlicht werden sollen, nicht von
Bedeutung ist.

In dem Bild ging es vielmehr um die Frage, welche Teile des
Fußballmanagers wir selbst entwickeln müssen, und wo wir auf bereits
existierende Teile zurückgreifen können.


Realisierung der Benutzerschnittstelle

Vorgabe war, daß letztlich eine Software für TOS-kompatible Rechner
entsteht, und in diesem Fall muß die Benutzerschnittstelle gar nicht
vollständig von uns gebaut werden. Als Ein- und Ausgabegeräte dienen
Bildschirm, Tastatur und Maus, die zudem vom Betriebssystem dieser
Rechner bereits angesteuert werden. Unser Fußballmanager muß also nur
noch mit dem Betriebssystem kommunizieren, das in diesem Fall bereits
viele hilfreiche Funktionen zur Realisierung grafischer
Benutzerschnittstellen (engl. GUI: graphical user-interface) zur
Verfügung stellt.

Den verbleibenden Aufwand, damit der Simulator sich mit dem Spieler
unterhalten kann, übertragen wir einem GUI-Verwalter. Auch hier greift
man normalerweise auf bereits fertige Bibliotheken, Rahmenprogramme
(engl. Frameworks) und Application-Builder zurück. Beim Einsatz von
faceVALUE, einem Application-Builder für GFA-Basic, sähe der sich
ergebende Aufbau des GUI-Verwalters wie folgt aus:

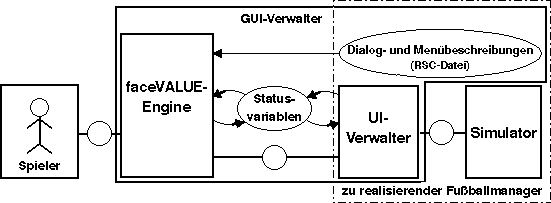

                      (Aufbaubild GUI-Verwalter)

Hier blicken wir nun in den GUI-Verwalter aus dem zweiten Aufbaubild
hinein, während die Komponenten Bildschirm, Maus, Tastatur und
Betriebssystem, die im Kanal zum Spieler verschwunden sind, nicht mehr
explizit dargestellt sind.

Wer faceVALUE kennt, weiß, wie damit erstellte Programme aufgebaut
sind. Die Steuerung als Hauptprogramm, die Verwaltung von Menüs und
Dialogfenstern und - soweit möglich - auch die von anderen Fenstern
werden von der faceVALUE-Engine automatisiert übernommen. Als
Programmierer muß man sich noch um die RSC-Datei, in der das konkrete
Aussehen der Menüs und Dialoge des Programmes beschrieben ist, um eine
hier als UI-Verwalter bezeichnete Komponente und natürlich um die
eigentliche Verarbeitung kümmern.


Trennung von Verarbeitung und Steuerschnittstelle

Aufgabe des UI-Verwalters ist es, recht abstrakte Eingaben für die
Verarbeitungsinstanz (hier also für den Simulator) anzunehmen und
ebenso recht abstrakte Ausgaben für diese Instanz zu tätigen. UI-
Verwalter und Simulator unterhalten sich in unserem Fall nicht mehr
über Mauskoordinaten und Bildschirmpixel, sondern über
Mannschaftsaufstellungen und Tabellensituationen. Der UI-Verwalter ist
allein dafür zuständig, daß der Benutzer die Tabellensituation
übermittelt bekommt und eine Mannschaftsaufstellung wählen kann. Im
Normalfall wird er dazu Fenster öffnen, dem Benutzer die relevanten
Informationen anzeigen und ihm die Möglichkeit geben, seine Eingaben
komfortabel zu tätigen.

Der UI-Verwalter trennt den Simulator also endgültig von dem konkreten
Kanal, der als Benutzerschnittstelle dient. So kann man den gleichen
Simulator bei Verwendung eines kompatiblen UI-Verwalters jederzeit
erneut einsetzen - eine Portierung des Spiels auf andere Trägersysteme
(vielleicht Rechner mit den Betriebssystemen MacOS, Windows oder UNiX)
wird dadurch erst möglich. Viel wichtiger ist aber noch, daß man beim
Entwurf des Simulators nicht mehr über die konkrete
Benutzerschnittstelle nachdenken muß, sondern nur noch über das "Wie
sag ich's meinem UI-Verwalter?".
